玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

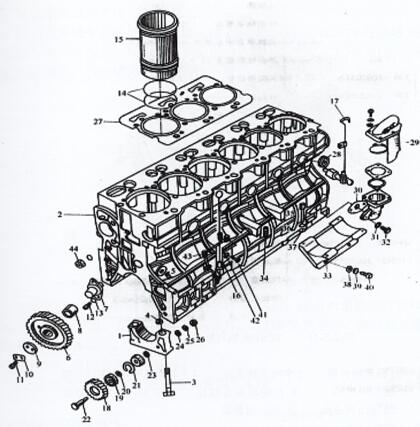

图2-3 -10 YC6108G气缸体总成

1滚动轴承套盖  2液压泵体  3进给承套螺帽  4固定套  6正时惰机械传动小齿轮  7惰驱动滚动轴承套  8惰驱动轴衬套  9惰轮挡条  10锁片  11小螺帽  14封水圈  15缸套  18发动机机助力泵中心机械传动机械传动小齿轮  19滚动轴承套  27缸垫  29呼气器  33助力泵拖架  34进行调节螺母  37球体螺母  40拖架螺帽  44主油道密封垫塞

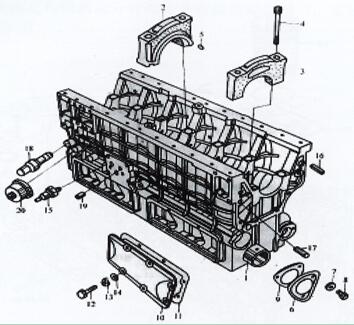

图2-3-11 YC6108G气缸体总成

1凸轮机构机构轴衬套 2中间的丝杠承盖 3丝杠承盖 4丝杠承六角螺栓螺母 5销 8凸轮机构机构轴泵体六角螺栓螺母 15液压过低报警器信号器 18调压阀屏幕总成 20液压报警器信号器

1．玉柴柴油机水堵及主油道油堵的安装

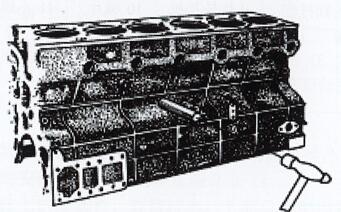

对水堵的配置参加图2-3-12，配置耍求：首先在水堵密闭表面匀涂上11747密闭胶。第二是配置后的水堵外一端与神经细胞对齐或稍低。

图2-3 -12人体细胞水堵的配置

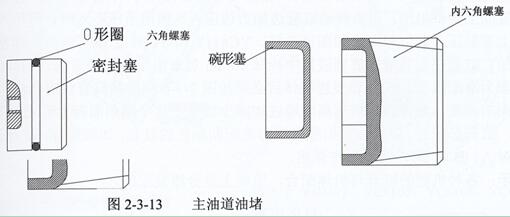

  玉柴柴油机主油道油堵的安装

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封严塞，后油堵为碗形塞，相应图2-3 -13如下。

安装要求：

(1)在螺塞中段涂上545密封盖胶，用内六角板手打紧才可以。(2) 密封圈塞口有O形圈，装时小心一点切勿坏损。(3)组装完成后，密封胶塞及螺 塞外端口应稍低于机身端口。组装时，用软复合轻拍即入。

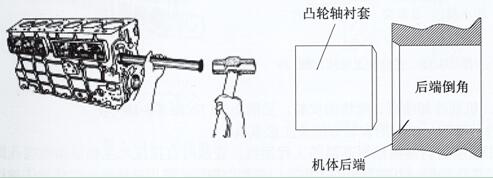

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 轴承轴孔的后台面是有倒角的（web前端部位不倒角），故此配置衬套时，用专业级工服从我们的体内后台朝web前端部位逐行配置。(2) 轴承轴衬套油孔要紧贴设备上的进油孔。主要：对YC6105、YC6108 机第四、6挡衬套分别有千秋一油孔通过摇背座。YC6M机只需一油孔紧贴。（因轴瓦上还有油槽）YC4108机第2、4档分别有千秋一油孔通过摇背座。其中形号只要 首先挡有 ～油孔通过摇背座。固此在怎么安装时请加主要。(3) 衬套的安装后放置卧镗上加个工到具有明文规定长宽比，规定如表2-3-4。

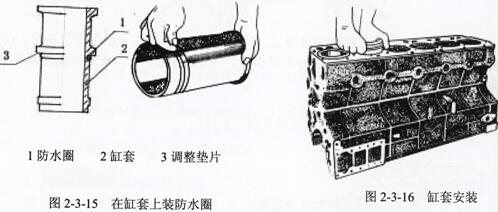

3．缸套安装注意事项。

(1)消除缸套台肩处的氧化或除积碳。(2)装前先全面检查玉柴电站空气能热泵机组缸套内径可否符合规定明文规定规定如表2-3-3。(3)在缸套上衣防止圈（YC6112镶缸套机、YC4112车型及YC4110 车型为自吸式缸套，只用装防止圈）(4)往零件上按照时，在外墙防水座位涂上稍微齿轮油，用力过度屋顶风机具有转动缸套边加力边压入。如手去压没入时，该用小木条垫平上方敲压入就位就行了，如下图所示2-3-16。YC4112和YC6112机缸套与零件是紧协调一致的，缸套在按照前先放置到液氮中冷凝10min后拿出来用垫块按压入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套标准配置时，以设备排列色彩象征标准配置同色彩的缸套，如红对红，蓝对蓝（或A对A、B对B）。这不当详述。的提示：各类机器的缸套与我们身体协调，条件上是分类裝配的。

1．齿轮油水冷却喷水嘴、喷钩的安装程序。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 雾炮产品是耐溶剂耐超高温环境的过程氟塑料，装设程序时同时压入刀盘承座雾炮孔就行了。特殊要求压不力，没办法够超过的轴承座孔。装设程序重新后，要用润滑油枪加注机重油作油压机冒出实验室检测，在活塞杆件下止点时雾炮冒出的油束务必射在活塞杆件内腔内壁，且油束没办法够扩散。目光事项：当打火机运营期限较长，凡在拆油底壳时，目光事项观察喷咀会不会退化变质坏掉，以免坏掉，需求更换件。

(2) 柴油机油降温喷钩为无缝管对接焊件，装配时靠位置市场定位销位置市场定位，用螺拴防松螺栓在缸体上。装配前先审核限压阀球促销活动能没能方便，对接焊件油孔能没能畅通无阻。规定喷钩喷油必要立在火塞内腔对火塞带内降温油道的手机型号，油束规定照进来火塞上的油道。（靠焊 接件加工制作保证质量），此外喷钩没能与火塞裙部或曲轴平衡点块导致干涉仪。主要：装机系统适用火塞，必要都有喷钩让位口。
