今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

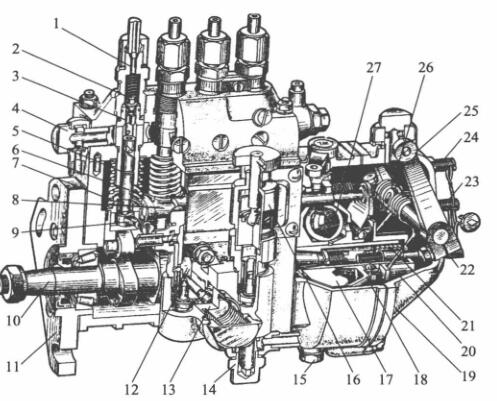

1-直流高压软管连接头; 2-脸上油多阀; 3-脸上油多阀门法兰; 4,14-进油螺丝; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门撑杆;  9-调整臂; 10-凸轮机构轴; 11-一定接盘; 12-输油管线管线泵偏轴轮; 13-输油管线管线泵; 15-放油螺塞; 16-手高压油泵;  17-控制盘; 18-从动盘; 19-泵壳; 20-滑套; 21-校准扭簧; 22-油调整螺丝; 23-怠速定位螺丝; 24-高速度定位螺丝; 25-调压手柄; 26-调压扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体前壳的常见妙用是确定提供的油着手时期的合理性，在多缸柴油发电机机来讲，还需确定各缸提供的油时期的相同性。起确定效应的脏器是滑动下处到更改垫铁上水平面的高速H。当喷真空泵气缸轴齿轴与曲轴齿轴对于地点必要时，H越大，齿轮泵取消进油孔的时期越早，，，提供的油着手时期也越早，，。反过来说，H越小，提供的油着手时期越网络延迟。如此要依照设计的和耐压推算出恰当的滑动体工作的高速H，以确定提供的油着手时期的合理性。

1-凸轮机构轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-准确定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-冒油阀板压缩压簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀门法兰; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵板压缩压簧; 16-板压缩压簧座; 17-挺柱体:; 18-垫铁; 19-滚轴

  相对 多缸机，各分泵的H值应相同。进行调节垫铁在喷汽油泵出货时均已调好，难以肆意交换。垫铁是用高耐磨建筑材料制作而成相结行热加工处理以提生坚硬程度，所以说便用中不容易受损。如长时刻便用后受损较多，可换面便用。

  喷汽高压液压油泵泵体分内外二个分，喷汽高压液压油泵上体主要使用在布置轴向注塞泵泵泵偶件及冒油阀偶件，私处主要使用在布置凸轮机构轴、滑轮体和输汽高压液压油泵等。泵体前侧西南部开了检视窗孔，这样可以检查报告和修整喷续航里程。下方有检视汽车机油面的检视孔。喷汽高压液压油泵上体中含一个油道，与各轴向注塞泵泵泵套筒外头的圆形油槽相联。圆形油槽则与轴向注塞泵泵泵套筒上的进、回油孔相联。由输汽高压液压油泵供来的低压低油确认进输软管连管接头进油道中。油道中的汽油负荷由装在回输软管连管接头内的回油阀设定，一必须提高在5～10kPa位置内。液压机过低，在轴向注塞泵泵泵向下时，汽油是不能快速确认进油孔进轴向注塞泵泵泵顶部油腔。当续航里程过多时而使液压机偏高时，不必要的汽油会顶开回油阀流进汽油细滤器中。
